生物电阻抗谱（BIS）超快测量仪

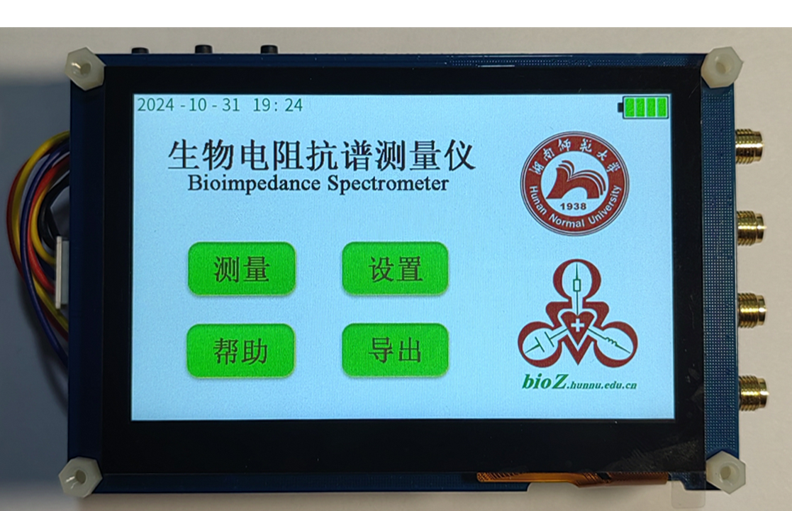

生物电阻抗谱超快测量仪（Bioimpedance Spectromter，BIS）由湖南师范大学“慢病诊断与康复医工交叉研究中心”自主研制，该仪器基于杨宇祥教授团队原创的Multisine激励整周期采样技术研制，可在1毫秒内实现1 kHz～1 MHz频率范围内的全频生物电阻抗谱测量，频谱分布可按用户所需进行定制；生物电阻抗谱测量范围为50-1500 Ω，幅值相对误差为1%，相位绝对误差1°；BIS仪器采用先进的FPGA作为测量与控制核心，采用7寸大触摸屏进行人机交互，可在仪器上实现菜单控制、阻抗测量数据的文本显示和图像显示，文本显示内容为：频率、阻抗实部、阻抗虚部、阻抗幅值、阻抗相位，图像显示包括Cole圆图、阻抗实部-频率曲线、阻抗虚部-频率曲线、幅频曲线、相频曲线；文本数据可保存为txt文件至U盘，

本仪器具有单频/扫频/多频率同步三种测量模式，其中：①单频测量模式可由用户指定1 kHz～1 MHz范围内任意一个整数频率点进行阻抗测量，测量时间为1 ms；②扫频测量模式可实现从4 kHz，8 kHz，……1024 kHz等共计256个频率点的生物电阻抗谱测量，扫频测量时间约8 s；③多频率同步测量模式可实现2 kHz～997 kHz频率范围内19个质数伪对数分布频率点的生物电阻抗谱测量，测量时间为1 ms。

考虑到用户的生物医学实验应用场景，本仪器的另一大特色是可设置自动循环测量，其中循环测量的次数和每次循环测量之间的时间间隔均可由用户自己设置，其中循环次数有1/10/100/1000/10000五档可选，时间间隔有20ms/50ms/100ms/500ms/1s/10s/60s七档可选，因此自动循环测量时间可从20 ms到600000 s（167小时，约一个星期）；每次循环测量的结果均会在txt文档累加保存，并记录每次循环测量的时间。本仪器的自动循环测量功能尤其适合生物医学领域需要连续长时间监测的场合。

主要功能

● 1 kHz～1 MHz 全频带复阻抗(幅值+相位)测量

● 单次测量 1 ms，最快间隔20 ms/次（单频与多频）

● Nyquist图、幅值谱、相位谱、实部、虚部显示

● 单频模式下，用户自定义频率电阻抗测量

● 扫频模式下，支持256个线性分布频率BIS测量

● 多频模式下，快速19点宽频范围电阻抗测量

● 触屏人机交互界面

● 支持单次和多次周期触发采样

● 数据显示波形可选

●U盘自由拷贝原始测量数据

● 有线、无线网络连接电脑客户端软件
