无创吞咽功能分析仪

——基于复阻抗咽噪影（CIPG）技术

基本概念

      复阻抗咽造影（Complex Impedance pharyngography, CIPG）是一种在吞咽过程中动态检测颈部电阻抗幅值和相位的吞咽功能检测新方法。

检测原理

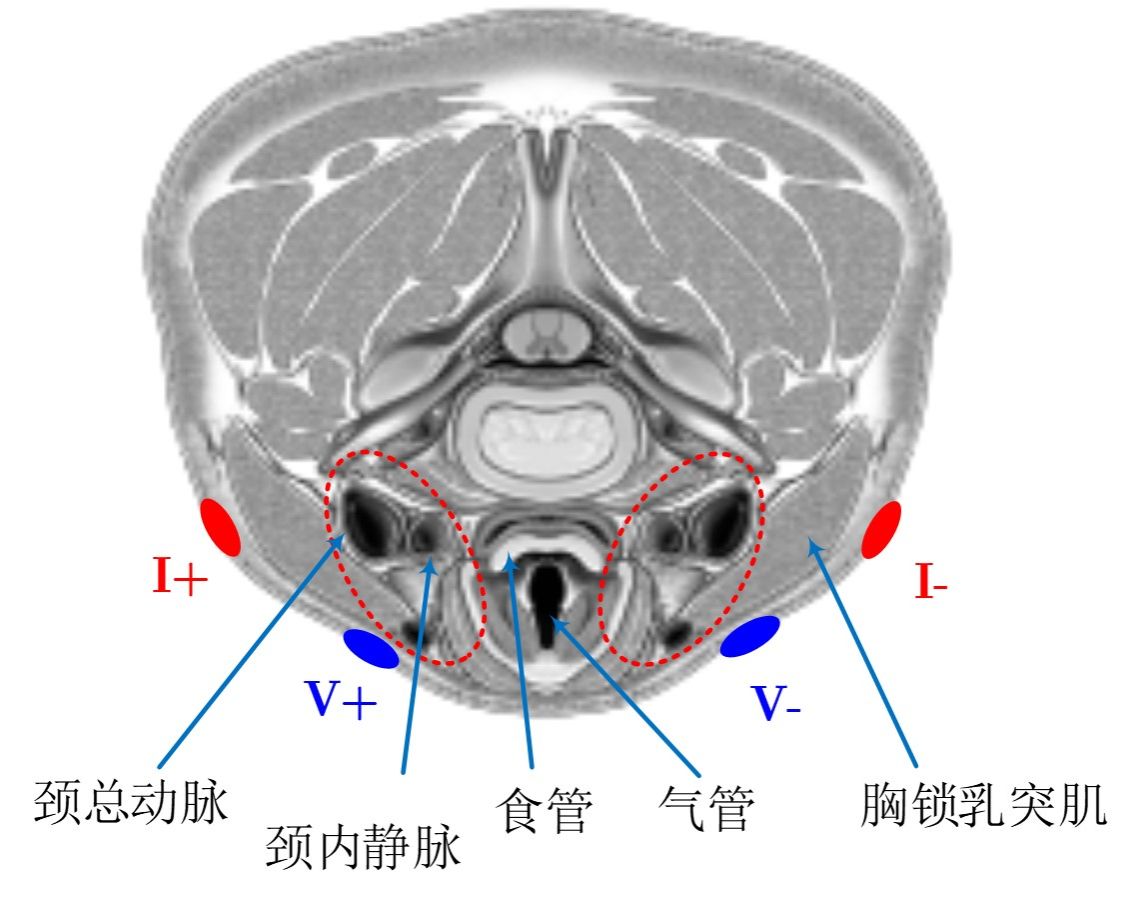

    CIPG采用四电极法对咽喉部电阻抗进行测量，其中激励电流从胸锁乳突肌两测的一对电极注入，响应电压从舌骨和喉之间的另一对电极测量。由于气管、骨头和颈部后部阻抗高的缘故，阻抗的变化明显受到左图所示椭圆形区域的影响，且这些区域与咽喉的位置相对应，其在吞咽中起着重要的作用。因此认为CIPG波形反映了喉部运动引起的阻抗变化。

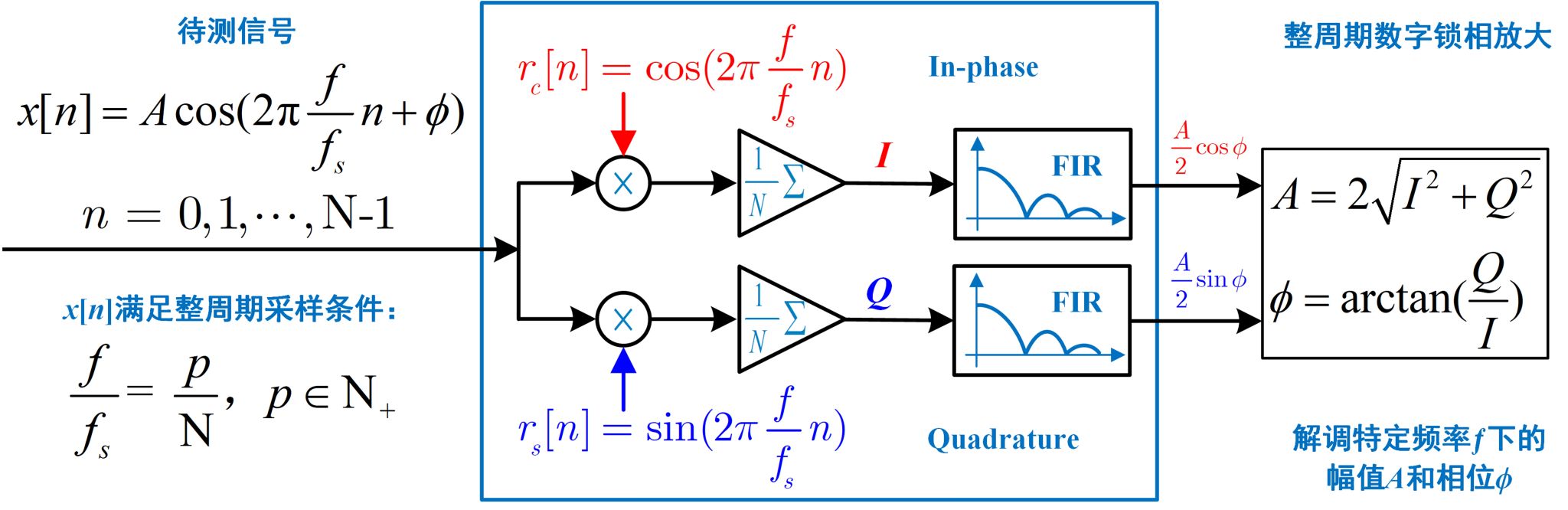

本团队独创的整周期采样数字锁相放大技术原理图

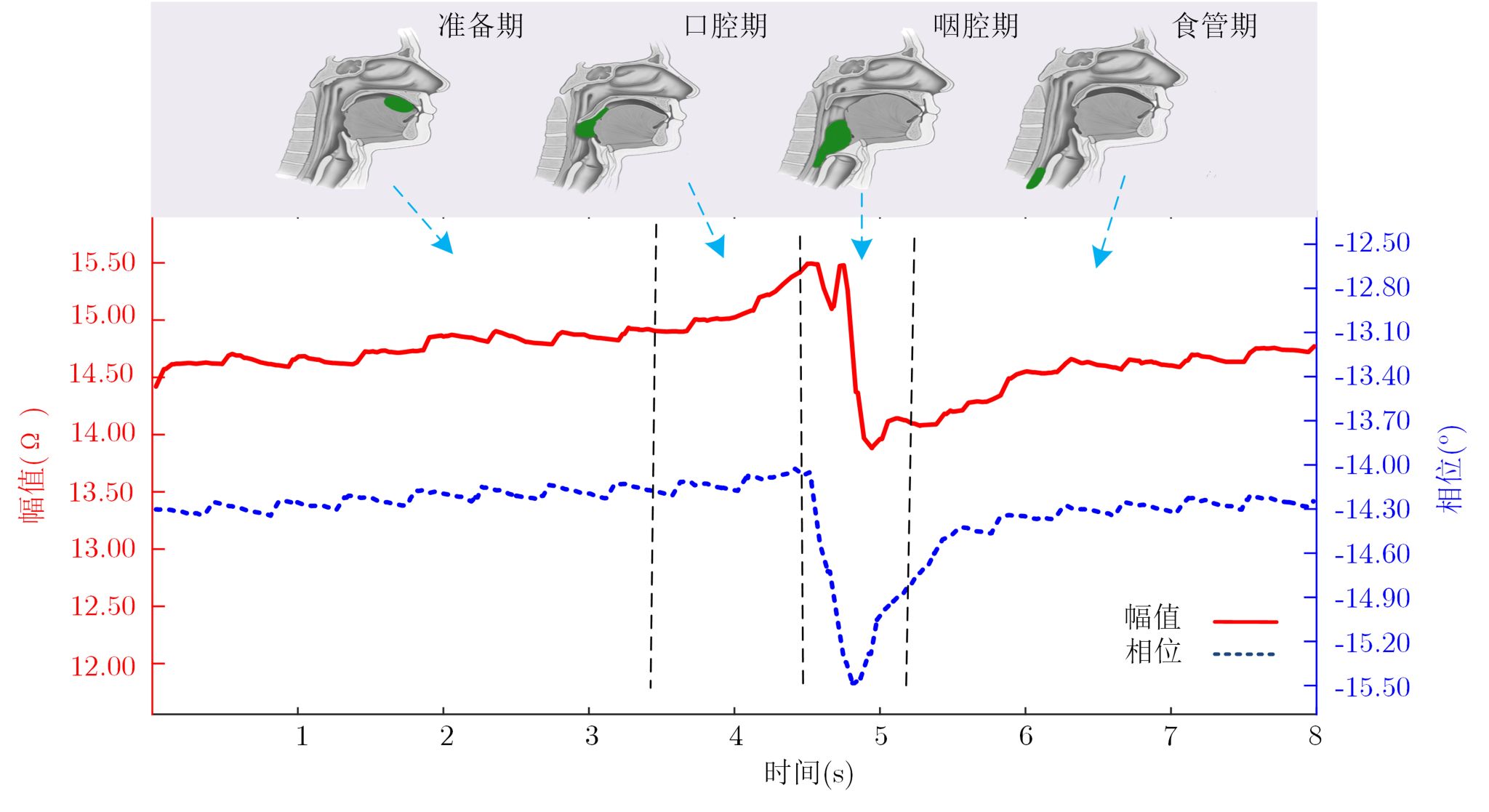

CIPG阻抗幅值和相位变化时序图

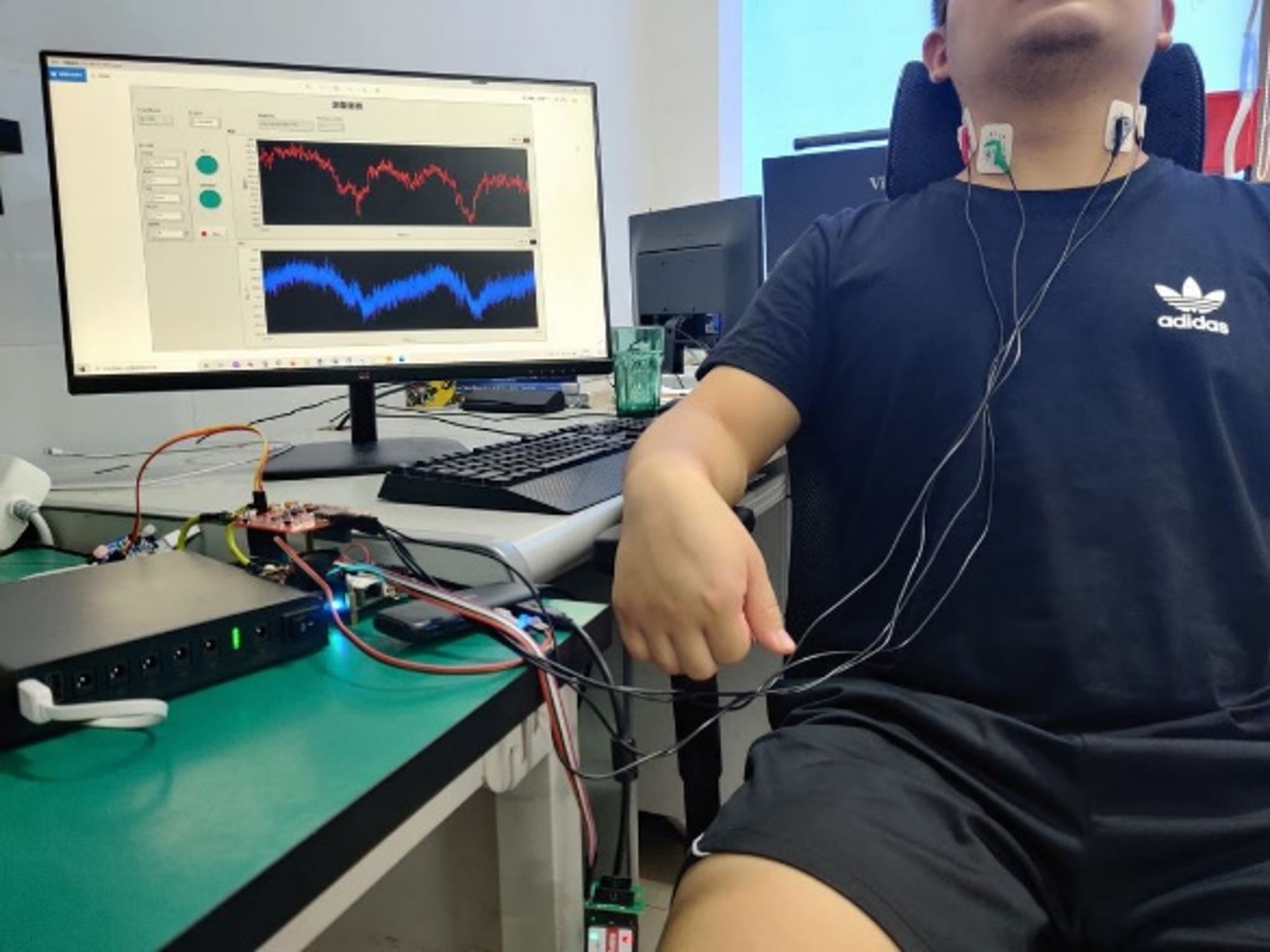

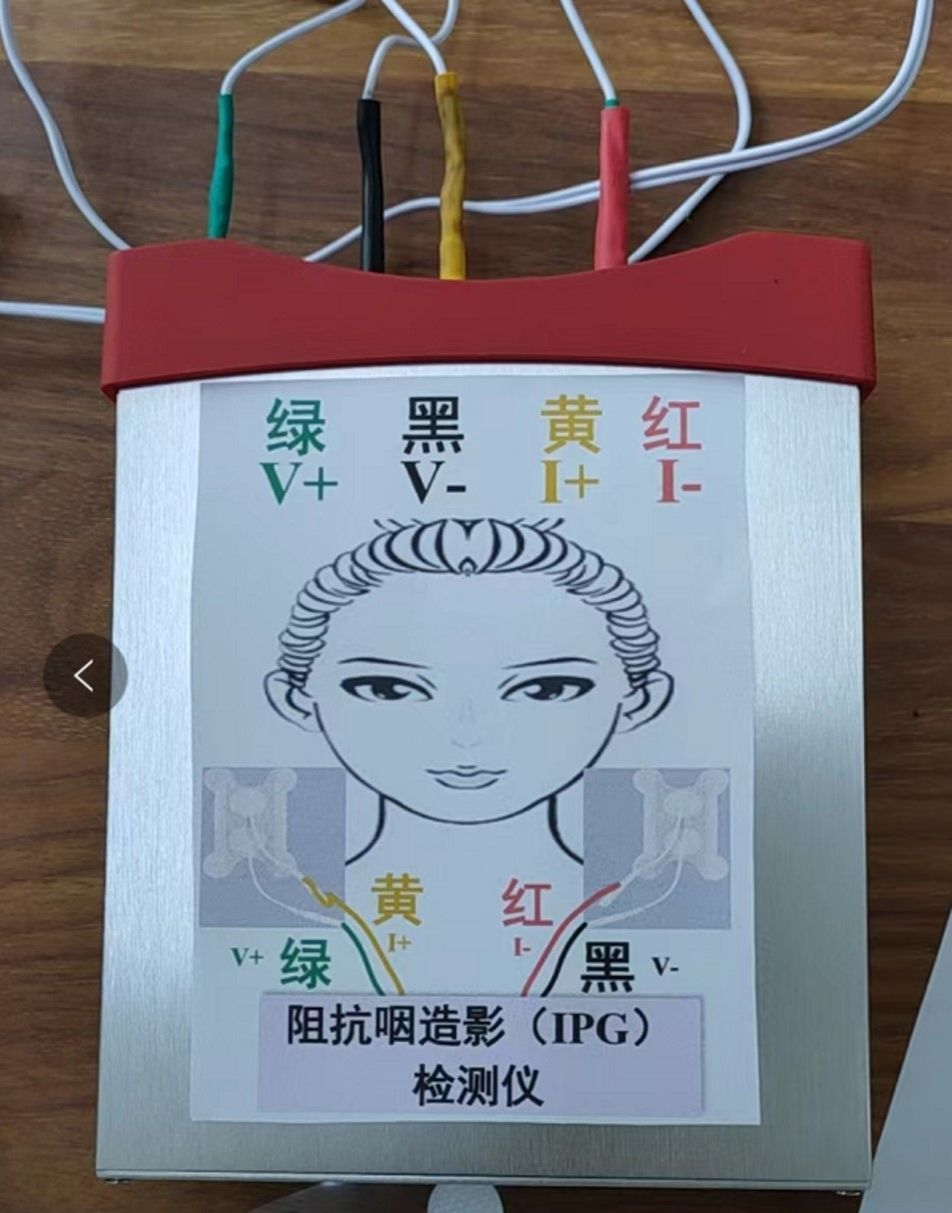

研发的复阻抗咽造影（CIPG）测量仪及测量现场图

基于CWT与GoogLeNet的吞咽智能识别算法结构图

主要功能

● 四电极配置方式

● 咽部复阻抗幅值、相位同步测量

● 吞咽过程无创、连续监测

● 便携式、可穿戴设计

● 检测结果实时保存与在线评估

应用领域

● 吞咽事件在线检测与智能识别

● 吞咽功能无创早期筛查

● 吞咽障碍康复护理效果评估
